Нове покоління джерел живлення MEAN WELL для DIN-рейки серій XDR та XTR розроблено для промислової автоматизації, розумного виробництва, обладнання напівпровідникової галузі, енергетичних систем і шаф управління. Окрім високого ККД, ультратонкого корпусу, широкого діапазону робочих температур та повного набору промислових сертифікацій, ключова особливість серій — вибір з кількох типів клемних блоків під різні задачі монтажу та обслуговування.

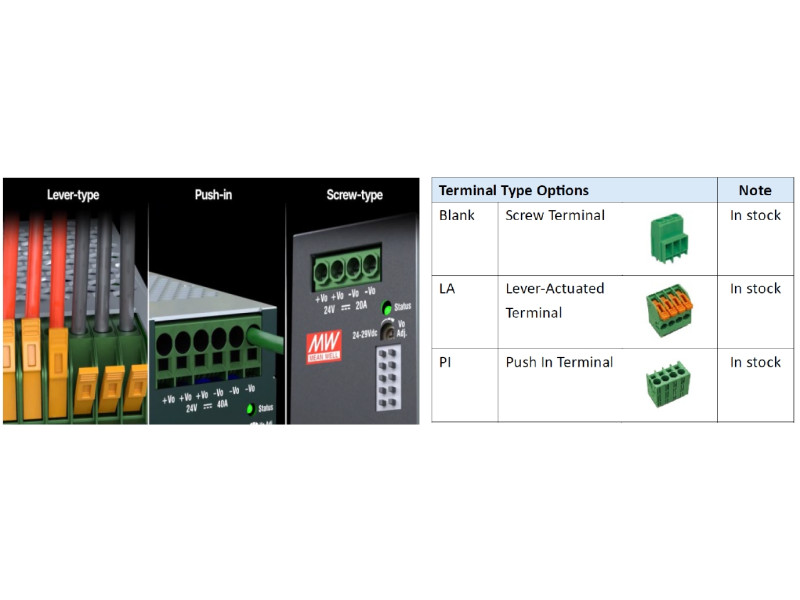

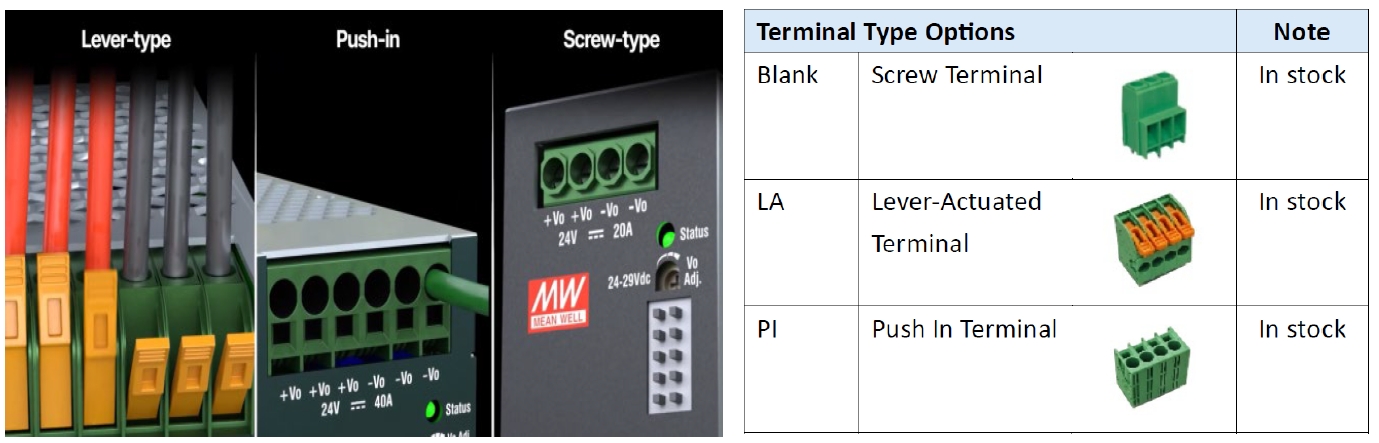

Серії XDR/XTR наразі доступні з трьома типами клем:
- Гвинтові клеми (Screw Terminal)
- Важільні клеми (Lever-Actuated Terminal)
- Push-In клеми (Push-In Terminal)
Хоча всі три типи клем забезпечують однакові електричні характеристики та рівень безпеки, кожна технологія монтажу дає свої переваги за швидкістю встановлення, зручністю обслуговування та загальною продуктивністю складання. Розглянемо особливості кожної з них.

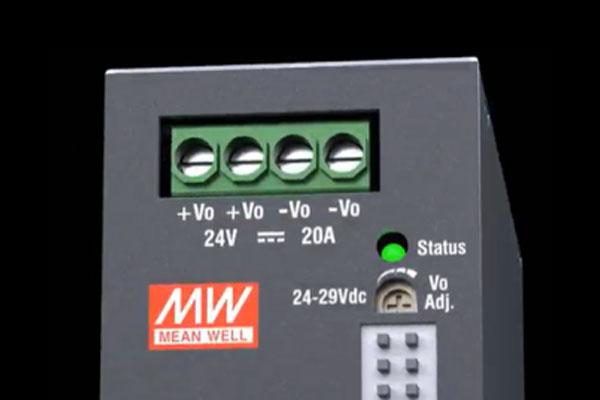

Гвинтові клеми
Гвинтові клеми вже давно є стандартним способом підключення в джерелах живлення MEAN WELL і залишаються перевагою вибору для промислових задач, де важливі звичність та перевірена надійність.
Технологія фіксує провідник механічним притисканням через гвинтовий затиск, створюючи стабільний електричний контакт. Оскільки гвинтові клеми десятиліттями широко застосовуються в галузі, більшість інженерів і фахівців з обслуговування вже знайомі з процедурами їх монтажу та перевірки, що знижує потребу в додатковому навчанні.
Головна перевага гвинтових клем — їхня зрілість і широке визнання в галузі. При затягуванні рекомендованим моментом вони забезпечують надійний контакт і підтримують одножильні, багатожильні проводи та проводи з наконечниками (гільзами). Для промислових задач, де важливі максимальна сумісність і довготривала надійність, гвинтові клеми залишаються перевіреним рішенням.
Ключові переваги:
- Найпоширеніша технологія підключення
- Перевірена надійність за десятиліття промислового застосування
- Звичний спосіб монтажу для інженерів і техніків
- Проста інтеграція в уже наявні системи та обладнання

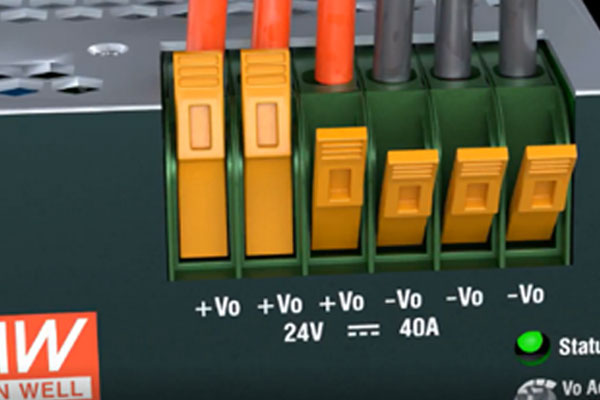

Важільні клеми (Lever-Actuated)
Важільні клеми використовують технологію пружинного затиску в поєднанні із зручним важільним механізмом. Користувачу достатньо відкрити важіль, вставити провід і закрити важіль — з’єднання готове.
Викрутка чи інший інструмент не потрібні, що помітно підвищує ефективність монтажу та обслуговування. Це робить технологію особливо зручною для задач із частим обслуговуванням або зміною схеми підключення.
Порівняно з класичними гвинтовими клемами пружинний затиск постійно підтримує стабільне зусилля притискання та автоматично компенсує зміни, викликані вібрацією, перепадами температури або старінням провідника. Ще одна важлива перевага — сумісність з проводами: важільні клеми приймають одножильні, багатожильні й навіть гнучкі проводи без наконечників.
Завдяки цьому вони дають чудовий баланс зручності та надійності для випробувального обладнання, лабораторних систем, навчальних стендів і промислових установок, що потребують частого обслуговування або зміни схеми підключення.
Ключові переваги:
- Монтаж і перемонтаж без інструменту
- Швидка заміна провідника
- Підтримка різних типів проводів
- Оптимально для обслуговування та зміни схеми підключення

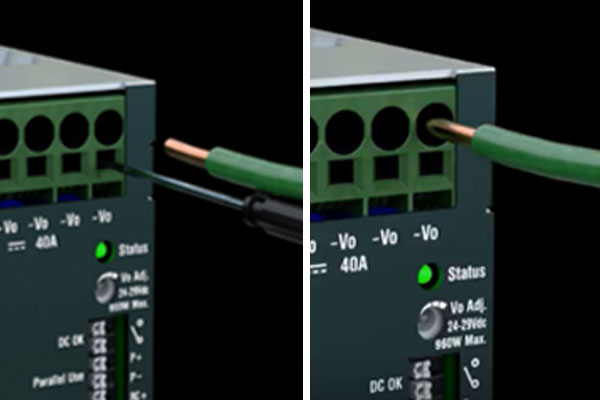

Push-In клеми
Push-In клеми — одна з найефективніших технологій підключення в сучасному промисловому обладнанні. Вони особливо зручні для масового виробництва, автоматизованого обладнання та складання шаф управління. Користувач просто вставляє одножильний провідник або багатожильний провід із наконечником прямо в клему — внутрішній пружинний механізм автоматично фіксує провідник і забезпечує надійний електричний контакт. Важливо: необроблені багатожильні проводи без наконечників зазвичай не рекомендуються — розпущені жили можуть погіршити якість вставки та контакту.
Головна перевага Push-In технології — швидкість монтажу. На відміну від гвинтових клем, що потребують затягування, або важільних, що потребують додаткової дії важелем, Push-In клеми дозволяють просто вставити провідник для завершення з’єднання. В умовах серійного виробництва економія часу напряму перетворюється на зростання продуктивності та зниження трудовитрат.
Багато Push-In клем мають фронтальний доступ, що дозволяє вставляти, витягувати провід і обслуговувати з’єднання повністю з лицьового боку клеми. Це не лише спрощує доступ усередині шаф управління, а й робить технологію зручною для автоматизованих систем монтажу з використанням роботів. Оскільки всі операції виконуються з одного напрямку, знижується складність рухів робота та вимоги до позиціонування, що додатково підвищує ефективність автоматизації. Окрім швидкості монтажу, Push-In клеми забезпечують стабільно високу якість з’єднання: без потреби контролю моменту затягування чи додаткових операцій складання мінімізується вплив людського фактора. Пружинний механізм також забезпечує стабільне зусилля контакту, чудову стійкість до вібрації та довготривалу надійність. Для витягування проводу достатньо натиснути на механізм розблокування викруткою чи спеціальним інструментом, щоб тимчасово зняти пружинний затиск і безпечно вийняти провідник, не пошкодивши ні провід, ні саму клему.
Для OEM-виробників і великих промислових підприємств, орієнтованих на продуктивність, єдиність монтажу та стандартизацію складальних процесів, Push-In клеми часто стають оптимальним поєднанням продуктивності, надійності та сумісності з автоматизацією.
Ключові переваги:
- Найшвидший спосіб підключення
- Максимальна ефективність монтажу
- Зниження трудовитрат
- Стабільно висока якість з’єднання

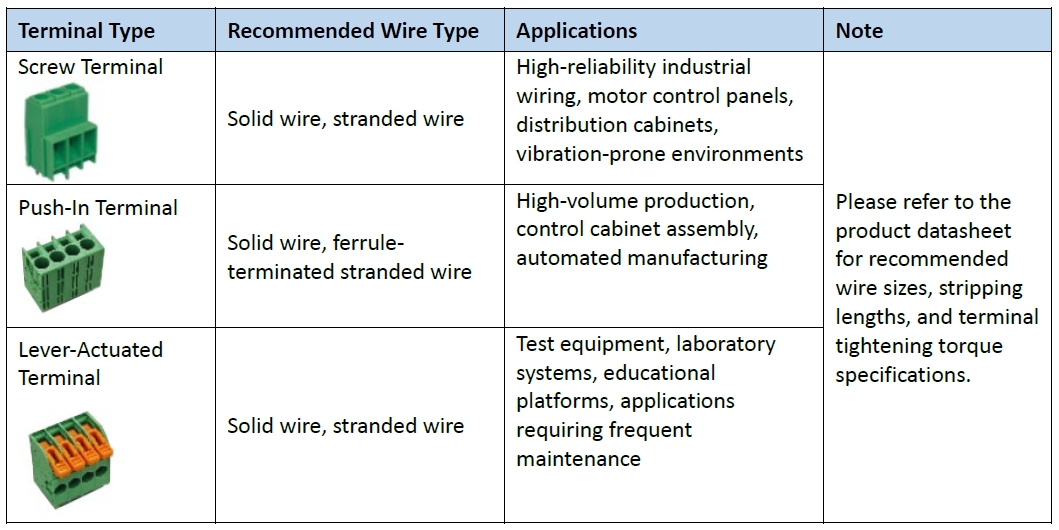

Як обрати відповідний тип клем
Оптимальна технологія залежить від задач вашого застосування.
- Гвинтові клеми — якщо важливі сумісність з уже наявними системами, звичні методи монтажу та перевірена довготривала надійність.
- Важільні клеми — якщо потрібне часте обслуговування чи перемонтаж, гнучкість за типами провідників і швидке зручне обслуговування на об’єкті.
- Push-In клеми — якщо важливі швидша збірка шаф управління, скорочення часу виробництва, зниження трудовитрат і вищий рівень автоматизації.
Висновок
Серії XDR та XTR поєднують високу ефективність живлення з гнучкістю вибору конструкції завдяки трьом варіантам клемних блоків: гвинтовим, важільним і Push-In.
Обираючи тип клем, що найбільше пасує умовам застосування, можна оптимізувати ефективність монтажу, зручність обслуговування та довготривалу надійність системи. Що б не було пріоритетом — звичність, зручність обслуговування чи продуктивність складання — серії XDR/XTR пропонують рішення під конкретну задачу, допомагаючи будувати ефективніші й надійніші промислові системи живлення.
Приклади моделей з різними типами клем
XDR-960-48 (гвинтові) | XDR-960-48LA (важільні)
XTR-960-48 (гвинтові) | XTR-960-48LA (важільні) | XTR-960-48PI (Push-In)
Весь модельний ряд джерел живлення на DIN-рейку — у розділі Джерела живлення в корпусі для DIN-рейки.
