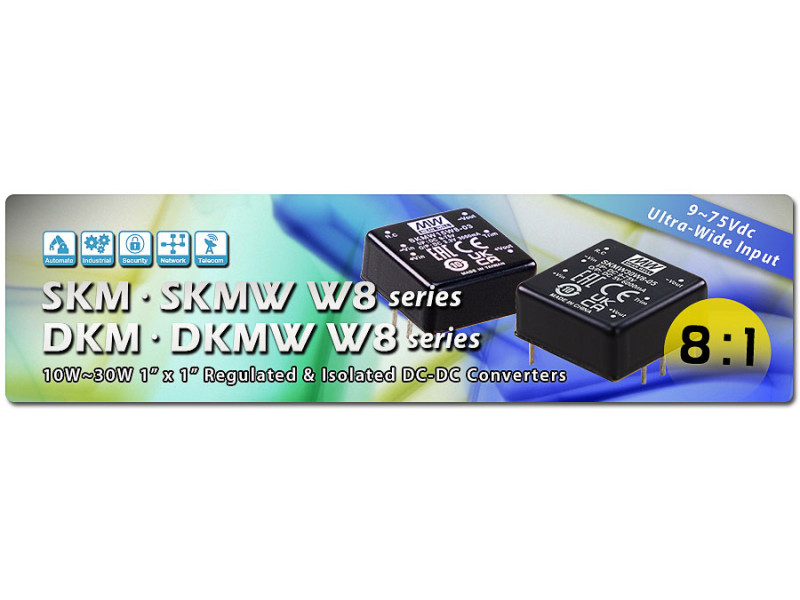

Компанія MEAN WELL розширює лінійку перетворювачів DC/DC на друковану плату зі надшироким входом 8:1. Після серій у корпусах SIP (1–9 Вт) і DIP24 (3–20 Вт) представлено нову серію в корпусі 1 x 1 дюйм у чотирьох варіантах потужності: 10, 15, 20 і 30 Вт.
Серія розрахована на силове обладнання, електронні вимірювальні прилади, системи зв’язку, промислову автоматизацію та пристрої інтернету речей.
Нове покоління підтримує надширокий діапазон вхідної напруги 9~75 В DC. Раніше для тих самих задач потрібно було кілька моделей із діапазонами 2:1 або 4:1 — 9–18, 18–36, 36–72 або 9–36, 18–75 В DC. Діапазон 8:1 перекриває поширені системні напруги 12, 24 і 48 В DC одним виробом. Це помітно спрощує добір моделі, скорочує складську номенклатуру та знижує складність проєктування.
Для швидкого переходу на нове покоління збережено повну сумісність за розташуванням виводів із попереднім. Замінити перетворювач можна без переробки топології друкованої плати. Основні відмінності в характеристиках між поколіннями зведено в таблицю нижче — вона стане в пригоді під час добору та проєктування.

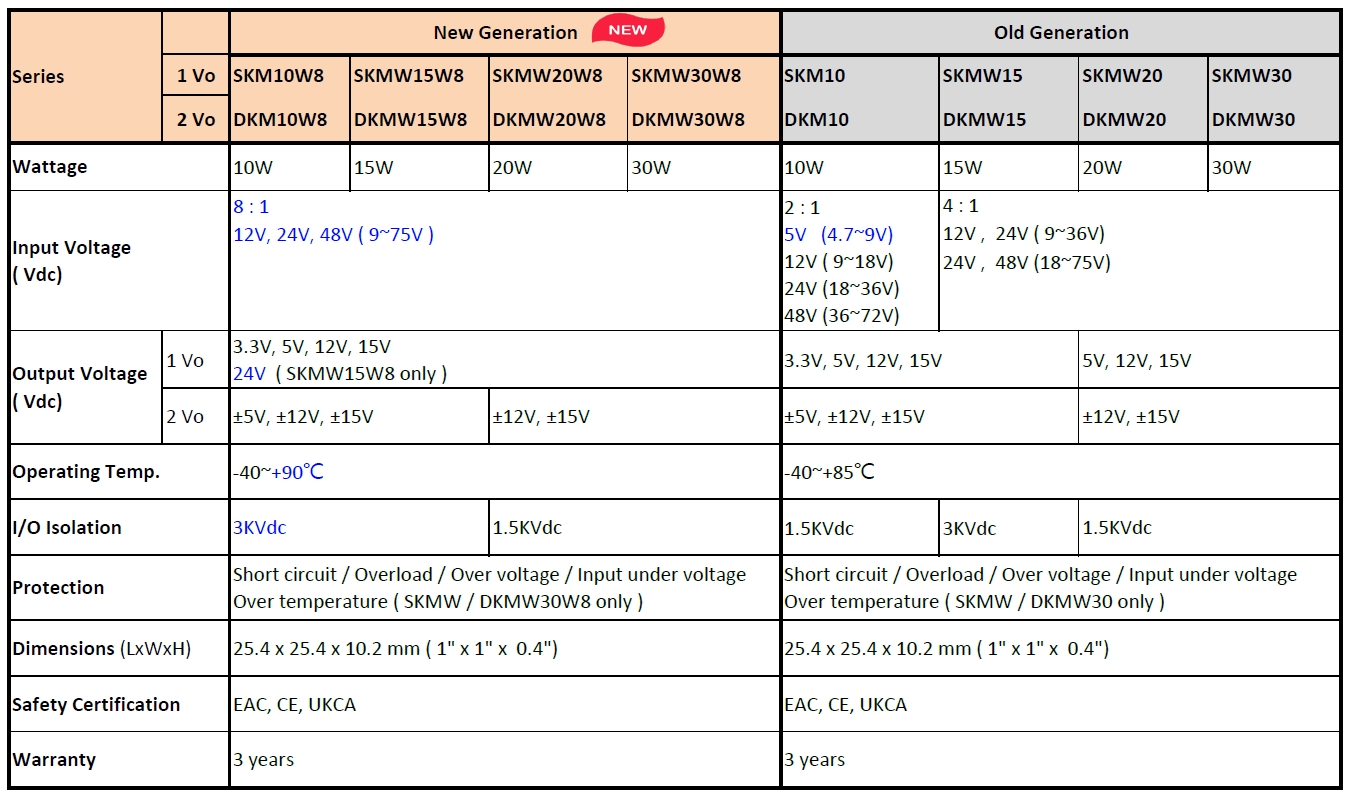

Порівняння поколінь
Ключові особливості
- Корпус 1 x 1 дюйм, стандартне розташування виводів
- Надширокий діапазон вхідної напруги 8:1 (9~75 В DC)
- Природне конвекційне охолодження, робоча температура від -40 до +90 °C
- Відповідність вимогам ЕМС EN55032 клас A без зовнішніх компонентів (в окремих моделей)
- Стабільна робота без мінімального навантаження
- Захисти від короткого замикання, перевантаження, підвищеної та зниженої напруги
- Сертифікати EAC, CE, UKCA
- Гарантія 3 роки

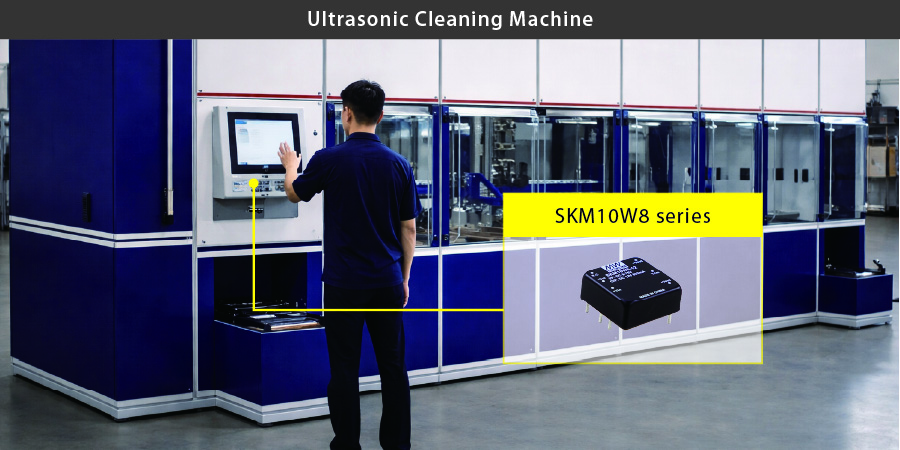

Застосування
Силове обладнання, електронні вимірювальні прилади, системи зв’язку, промислова автоматизація, пристрої інтернету речей.
Модельний ряд
Серія випускається у варіантах з одним виходом (SKM) і з двома виходами (DKM): SKM10W8 і DKM10W8, SKMW15W8 і DKMW15W8, SKMW20W8 і DKMW20W8, SKMW30W8 і DKMW30W8.
Інформація для замовлення
