У каталозі MEAN WELL джерела живлення в корпусі розкладені за двома розділами: без корекції коефіцієнта потужності і з ККМ. Усередині — моделі з однаковою потужністю та помітно різною ціною: LRS-350-24 дає 350 Вт, NSP-320-24 — 321 Вт, а коштують вони по-різному. Розбираємось, за що доплата і коли її можна не платити.
Що відбувається на вході блока живлення без ККМ
Імпульсне джерело починається з діодного моста та конденсатора. Конденсатор заряджається лише тоді, коли миттєва напруга мережі вища за напругу на ньому самому, тобто біля вершини синусоїди. Увесь інший час струм із мережі майже не тече.
Через це блок живлення забирає енергію короткими імпульсами двічі за період. Діюче значення такого струму значно більше, ніж якби та сама потужність споживалася плавно. Відношення корисної (активної) потужності до повної і є коефіцієнтом потужності, PF. У джерел без ККМ виробник його зазвичай не нормує; на практиці це 0,5–0,65.
Коректор потужності — додатковий перетворювальний каскад перед основним. Він змушує вхідний струм повторювати форму напруги. У серій із ККМ це записано у специфікації: PF вище 0,99 при 115 В і вище 0,95 при 230 В на повному навантаженні.
Що це змінює у шафі
Струм на вводі рахується за формулою «потужність на виході, поділена на ККД, напругу мережі та PF». Що це дає за повного навантаження:
| Модель | Вихід | ККД | PF | Струм на вводі при 230 В |
| LRS-350-24 | 350 Вт | 88 % | не нормується | приблизно вдвічі вищий |
| NSP-320-24 | 322 Вт | 93,5 % | >0,95 | ~1,6 А |
| LRS-1200-24 | 1200 Вт | 93 % | не нормується | приблизно вдвічі вищий |
| NSP-1000-24 | 1001 Вт | 93,5 % | >0,95 | ~4,9 А |
Для моделей із ККМ розрахунок збігається з паспортом: у HEP-1000-24 за тих самих 1008 Вт виробник заявляє 5,3 А при 230 В. Для моделей без ККМ точної цифри навести не можна — коефіцієнт потужності в їхніх специфікаціях просто не вказано. Орієнтир простий: за тієї самої корисної потужності струм на вводі буде приблизно вдвічі більший.
Практичний сенс: за однакової корисної потужності блок без ККМ навантажує автомат, кабель і клеми майже вдвічі сильніше. Якщо у шафі одне джерело на 100 Вт — це неважливо. Якщо їх вісім на одній фазі — це різниця між «вклалися у 16 А» і «не вклалися».
Гармоніки та нейтраль

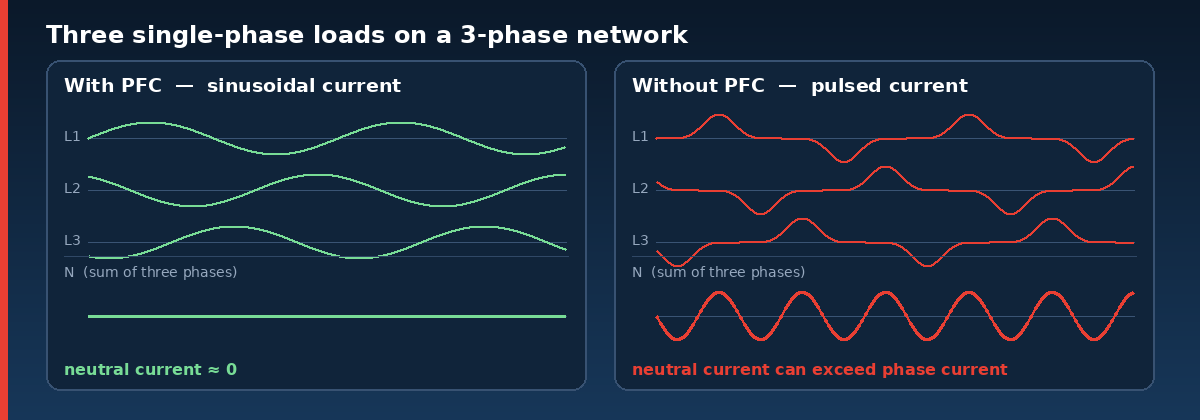

Імпульсний струм без корекції — це не просто «більше ампер», це струм, багатий на непарні гармоніки, передусім третю. У трифазній мережі з нейтраллю гармоніки, кратні трьом, у нейтральному провіднику не віднімаються, а додаються. За великої кількості однофазних навантажень без ККМ струм у нейтралі може виявитися порівнянним із фазним або більшим, хоча за розрахунком «сума трьох збалансованих фаз» він мав би бути близьким до нуля.
Звідси ж перегрів трансформаторів і проблеми в мережах із генератором: генератор нормується у кіловольт-амперах, а не в кіловатах, і низький PF з'їдає його запас напряму.
Коли ККМ обов'язковий
Гармоніки вхідного струму нормує стандарт EN/IEC 61000-3-2 — він поширюється на обладнання зі споживаним струмом до 16 А на фазу, під'єднане до мережі загального користування. Класи різні: для освітлювального обладнання потужнішого за 25 Вт діє клас C, виконати його без ККМ практично неможливо. Саме тому всі LED-драйвери MEAN WELL приблизно від 25 Вт мають активний ККМ — у специфікації ELG-75, наприклад, прямо вказано відповідність EN 61000-3-2 клас C за навантаження від 50 %.
Для промислового обладнання вимога частіше надходить не від норм, а від замовника чи енергетика об'єкта: у промислових абонентів реактивна складова обліковується окремо, у побутових лічильник рахує лише активну енергію.
Три речі, яких ККМ не робить
Не економить кіловат-години. Домашній лічильник рахує активну енергію, і від корекції вона не змінюється. Економія — у струмі, перерізі кабелю, номіналі автомата та в запасі трансформатора, а не в цифрі на лічильнику.
Не дорівнює ККД. Це різні величини. SP-320-24 має ККМ і ККД 87 %, LRS-1200-24 не має ККМ і видає 93 %. Дивитися треба обидва параметри, а не обирати за одним.
Не прибирає пусковий струм. У HEP-1000-24 із ККМ пусковий струм за холодного старту — 40 А при 230 В. Саме кидок під час увімкнення, а не робочий струм, зазвичай і обмежує кількість блоків живлення на одному автоматі. Вирішується це пристроями обмеження пускового струму з розділу периферії, а не коректором потужності.
Що в каталозі без ККМ
| Серія | Потужність | Особливості |
| LRS | 35–1200 Вт | найпоширеніша та найдешевша, корпус 30–41 мм: LRS-35-24, LRS-75-24, LRS-150-24, LRS-200-24, LRS-350-24, LRS-450-24, LRS-600-24, LRS-1200-24 |
| RS | 15–150 Вт | попереднє покоління LRS, товще та з меншим ККД: RS-25-24, RS-100-24, RS-150-24 |
| EPS | 10–120 Вт | відкритого типу, для вбудовування |
| LRS-N2 | 100–600 Вт | ті самі LRS, але з піковою потужністю 200 % на 5 с і так само без ККМ: LRS-100N2-24, LRS-200N2-24, LRS-350N2-24, LRS-600N2-24 |
Окреме застереження про LRS-150F-24 та інші моделі з літерою F: це не «LRS із ККМ», а виконання з повним діапазоном входу 85–264 В без перемикача. Корекції потужності в ньому немає.
Що в каталозі з ККМ
| Серія | Потужність | Для чого |
| NSP | 200–3200 Вт | нове покоління, ККД до 94,5 %, вхід 85–305 В, діапазон −40…+85 °C: NSP-200-24, NSP-500-24, NSP-750-24, NSP-1000-24, NSP-1600-24, NSP-2400-24, NSP-3200-24 |
| RSP | 320–3000 Вт | перевірений робочий кінь: RSP-320-24, RSP-500-24, RSP-1000-24, RSP-2000-24, RSP-3000-24 |
| HRP / HRPG | 75–1000 Вт | робоча класика з ККМ: HRP-150-24, HRP-300-24, HRP-600-24, HRPG-450-24. Виконання N3 дають до 350 % пікової потужності на 5 с (у HRP-150N3-24 — 300 %) і беруть пусковий струм двигунів без запасу за ватами: HRP-300N3-24, HRP-600N3-24, HRPG-1000N3-24 |
| UHP | 200–2500 Вт | найтонші: UHP-200-24 — 26 мм, UHP-500-24, UHP-1000-24, UHP-1500-24, UHP-2500-24 |
| MSP | 200–1600 Вт | медичне виконання: MSP-200-24, MSP-450-24, MSP-1000-24, MSP-1600-24 |
| HEP | 100–1000 Вт | залитий корпус, волога, пил, вібрація: HEP-320-24, HEP-600-24, HEP-1000-24 |
| PHP / DPU / RST | 3200–9600 Вт | стійка та паралельна робота: PHP-3500-24, DPU-3200-24, RST-10000-24 |
Зняті з виробництва
NES-150-24 і NES-350-24 зняті з виробництва, офіційна заміна — LRS тієї самої потужності: LRS-150-24 та LRS-350-24. Заміна не механічна: корпус LRS нижчий, кріплення інше.
Зі свіжого офіційного списку також ідуть SE: SE-600-24 замінюється на LRS-600-24, SE-1000-24 — на LRS-1200-24.
Як обрати за хвилину
Беріть без ККМ, якщо це одиничне джерело до 150–200 Вт, обладнання не йде на сертифікацію за EN 61000-3-2 і питання ціни критичне. Типовий вибір — LRS.
Беріть із ККМ, якщо правильне хоча б одне: у шафі кілька джерел на одній фазі; сумарна потужність більша за 300–400 Вт; живлення від генератора чи слабкої мережі; обладнання сертифікується; замовник задав вимоги щодо гармонік; потрібен широкий вхід 85–305 В або діапазон до +85 °C, як у NSP.
