У розділі джерел живлення на DIN-рейку у MEAN WELL півтора десятка серій, і за назвою не завжди зрозуміло, чим вони відрізняються: HDR-60-24, MDR-60-24, EDR-75-24, NDR-75-24, SDR-75-24 та XDR-75-24 — це шість різних відповідей майже на одне питання. Розбираємо за трьома ознаками, які справді вирішують вибір: живильна мережа, ширина модуля та запас на пуск.
Перше: яка мережа на вході
Однофазні 85–264 В — це більшість: HDR, MDR, EDR, NDR, SDR та обидві лінійки XDR.
Широкий вхід 180–550 В, одна або дві фази — серія WDR: WDR-60-24, WDR-120-24, WDR-240-24, WDR-480-24. Зручна там, де щит живиться міжфазною напругою 400 В без нейтралі.
Трифазні 340–550 В — TDR-240-24, TDR-480-24, TDR-960-24. Нове покоління — XTR із входом 320–600 В: XTR-240-24, XTR-480-24, XTR-960-24. У XTR два практичні плюси перед TDR: він уміє працювати і від двох фаз, і пусковий струм у нього менший за 10 А, що важливо, коли таких модулів у щиті кілька.
Друге: скільки місця на рейці
Шафа рахується не ватами, а міліметрами. Модульний крок за DIN 43880 — 17,5 мм: серія HDR так і описується, від 1 SU (HDR-15-24, 17,5 мм) до 6 SU (HDR-150-24, 105 мм).

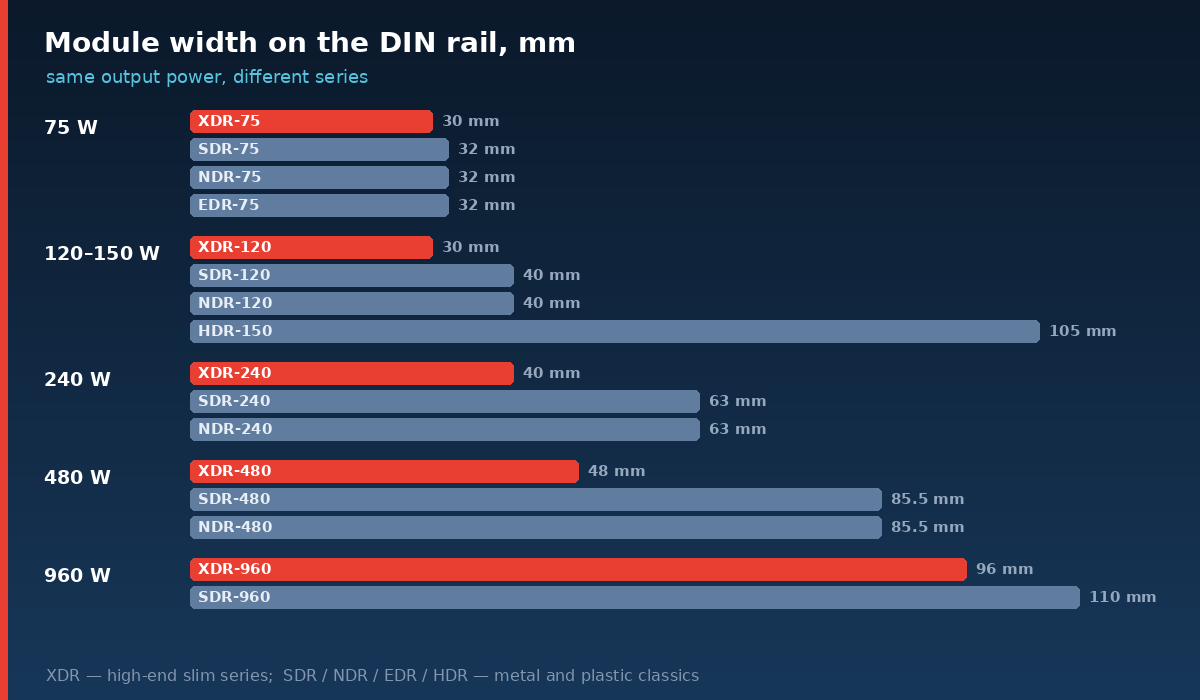

Різниця між серіями за однакової потужності сягає двох разів:
| Потужність | XDR | SDR | NDR |
| 75 Вт | XDR-75-24 — 30 мм | SDR-75-24 — 32 мм | NDR-75-24 — 32 мм |
| 120 Вт | XDR-120-24 — 30 мм | SDR-120-24 — 40 мм | NDR-120-24 — 40 мм |
| 240 Вт | XDR-240-24 — 40 мм | SDR-240-24 — 63 мм | NDR-240-24 — 63 мм |
| 480 Вт | XDR-480-24 — 48 мм | SDR-480-24 — 85,5 мм | NDR-480-24 — 85,5 мм |
| 960 Вт | XDR-960-24 — 96 мм | SDR-960-24 — 110 мм | — |
Якщо рейка забита, економія 20–40 мм на модулі — це зайвий автомат або клемник, який інакше не влізе.
Третє: що відбувається під час пуску
Двигун, соленоїд або ємнісне навантаження в момент увімкнення потребують кратно більше за номінал. Тут рахувати треба не середній струм, а піковий.
У XDR заявлено 200 % пікової потужності та імпульсний струм до 600 % від номіналу. У SDR — 130–150 % залежно від моделі. У XTR — 150–200 %. У простих серій на кшталт EDR і NDR такого запасу немає, і блок або йде в захист, або доводиться брати вдвічі більший номінал.
Звідси правило: якщо навантаження індуктивне, дешевше взяти XDR-240-24 з піком, ніж NDR-480-24 «про всяк випадок».
Пластик чи метал
Пластиковий корпус із подвійною ізоляцією — HDR та MDR. Це автоматизація будівель, домові щити, слабкострумові системи: без заземлення корпусу, споживання без навантаження в HDR менше за 0,3 Вт. У MDR є сигнал DC OK, а в MDR-40-24 та MDR-60-24 — допуск Class I Div 2 для вибухонебезпечних зон.
Металевий корпус — EDR, NDR, SDR, XDR, XTR. Це промисловий щит: вищий ККД, кращий відвід тепла, ширший діапазон температур.
Що брати під задачу
| Серія | Потужність | Чим цікава |
| HDR | 15–150 Вт | пластик, 1–6 SU, для будівель: HDR-15-24, HDR-30-24, HDR-60-24, HDR-100-24, HDR-150-24 |
| MDR | 10–100 Вт | пластик, DC OK, компактні: MDR-10-24, MDR-20-24, MDR-40-24, MDR-100-24 |
| EDR | 75–150 Вт | найбюджетніший метал: EDR-75-24, EDR-120-24, EDR-150-24 |
| NDR | 75–480 Вт | економічна класика, ККД до 92,5 %: NDR-75-24, NDR-120-24, NDR-240-24, NDR-480-24 |
| SDR | 75–960 Вт | ККД до 94 %, реле DC OK, пік 130–150 %, у SDR-480P-24 та SDR-960-24 — паралельна робота |
| XDR-E | 75–960 Вт | економічна версія XDR, вхід 85–264 В, −40…+70 °C: XDR-75E-24, XDR-150E-24, XDR-240E-24, XDR-480E-24 |
| XDR | 75–960 Вт | вхід 85–305 В, ККД до 96 %, пік 200 %, MODBus у моделях від 240 Вт, паралель до 3840 Вт, −40…+85 °C, 5 років гарантії |
| XTR | 240–960 Вт | три фази 320–600 В, пусковий струм <10 А, три типи клем |
| TDR | 240–960 Вт | три фази 340–550 В, ККД до 94,5 %, реле DC OK |
| WDR | 60–480 Вт | одна або дві фази, вхід 180–550 В |
Клеми: гвинт, важіль чи push-in
У XDR та XTR тип клемника зашитий у суфікс: без літери — гвинтові, LA — важільні (XDR-240-24LA, XTR-480-24LA), PI — push-in (XTR-240-24PI, XTR-480-24PI). На великому щиті це різниця в кілька годин монтажу. Докладніше — в окремому розборі про вибір клем XDR і XTR.
Чим замінити зняте з виробництва
Серії DR, DRP, DRT і DRH в актуальному переліку DIN-серій MEAN WELL уже не значаться — їх змінили HDR, NDR, SDR та XDR. Формально в списках EOL їх поки не оголошено, залишки ще продаються, але закладати їх у новий проєкт не варто.
Габарити та кріплення в замін інші, тому під час ремонту наявного щита перевіряйте місце на рейці заздалегідь.
Що ставлять поруч
Живлення на рейці рідко закінчується одним модулем. У розділі периферії лежить усе, що зазвичай потрібно поруч: модулі резервування DRDN20-24 і DRDN40-24 для схеми 1+1, буферні модулі DBUF20-24 та DBUF40-24, які тримають шину під час коротких провалів мережі, модулі DC-UPS DUPS20 і DUPS40 та обмежувачі пускового струму ICL-16R і ICL-28R.
Якщо потрібен заряд акумулятора і контроль живлення в одному модулі, дивіться джерела з функцією UPS: DRC-60B, DRC-100B, DRS-240-24, DRS-480-24. А якщо на рейці вже є шина 24 або 48 В і треба отримати з неї іншу напругу — це DC/DC на рейку: DDR-30L-24, DDR-120C-24, DDR-240C-24.
Коротко
Будівля, слабкострумові системи, до 150 Вт — HDR або MDR. Промисловий щит з обмеженим бюджетом — NDR чи EDR. Потрібні ККД і DC OK — SDR. Мало місця, індуктивне навантаження, діагностика через MODBus — XDR. Трифазний ввід — XTR, під час ремонту старого щита допустима TDR.
