Компания MEAN WELL продолжает развивать линейку преобразователей DC/DC на печатную плату со сверхшироким входом 8:1. После серий в корпусах SIP (1–9 Вт), DIP (3–20 Вт) и 1 x 1 дюйм (10–30 Вт) представлена новая серия в корпусе 2 x 1 дюйма в пяти вариантах мощности: 10, 15, 20, 30 и 50 Вт.

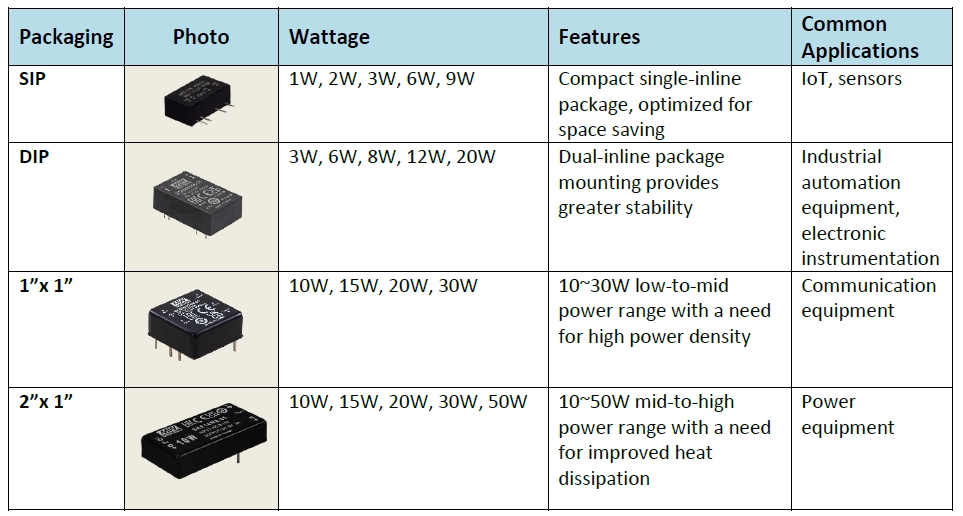

С её появлением производитель собрал редкую для отрасли полную линейку модульных преобразователей DC/DC с диапазоном входа 8:1 — от 1 до 50 Вт в нескольких типоразмерах корпуса. Это позволяет закрывать задачи промышленных, энергетических и телекоммуникационных заказчиков решениями одного производителя.
Главное достоинство нового поколения — сверхширокий диапазон входного напряжения 9~75 В DC. Один модуль перекрывает сразу несколько системных напряжений: 12, 24 и 48 В DC. Это заметно упрощает управление складскими запасами и повышает общую стабильность системы.
Новое и предыдущее поколения полностью совместимы по расположению выводов, поэтому перейти на новую серию можно без переработки топологии печатной платы. Основные отличия в характеристиках сведены в таблицу ниже — она пригодится при подборе и проектировании.

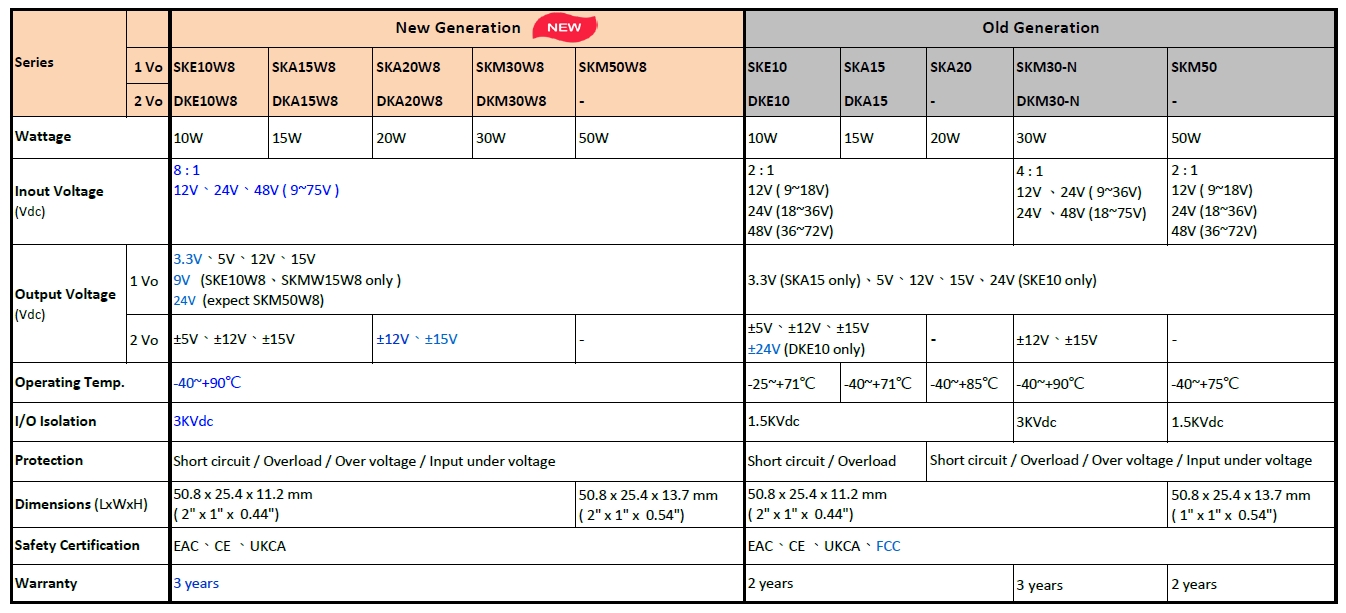

Сравнение поколений
Ключевые особенности
- Корпус 2 x 1 дюйма, стандартное расположение выводов
- Сверхширокий диапазон входного напряжения 8:1 (9~75 В DC)
- Естественное конвекционное охлаждение, рабочая температура от -40 до +90 °C
- Соответствие требованиям ЭМС EN55032 класс A без внешних компонентов
- Стабильная работа без минимальной нагрузки
- Защиты от короткого замыкания, перегрузки, повышенного и пониженного напряжения
- Сертификаты EAC, CE, UKCA
- Гарантия 3 года
Применение
Промышленная автоматизация, силовое и энергетическое оборудование, телекоммуникационные системы, электронные измерительные приборы.
Модельный ряд
Серия выпускается в вариантах с одним выходом (SKE, SKA, SKM) и с двумя выходами (DKE, DKA, DKM): SKE10W8 и DKE10W8, SKA15W8 и DKA15W8, SKA20W8 и DKA20W8, SKM30W8 и DKM30W8, SKM50W8.
Модули предыдущего поколения в наличии
Совместимы по выводам с новой серией:
SKE10B-05 | SKE15A-15 | SKE15C-12 | SKA15B-05 | SKA60B-12 | DKE10A-24 | DKE10B-12 | DKE10B-24 | DKE15B-15 | DKE15C-24 | DKA15B-05 | DKA30B-15 | DKA30C-15

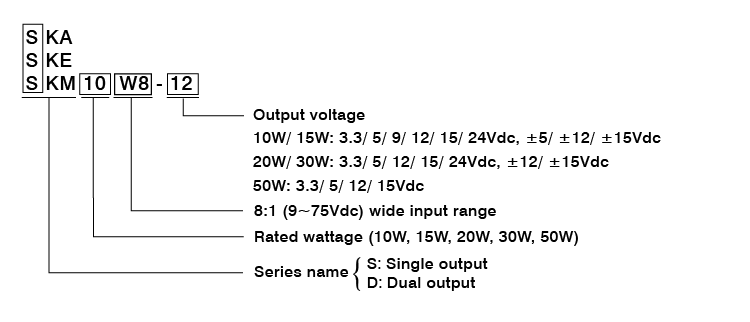

Информация для заказа
