Три серії LED-драйверів займають майже весь асортимент MEAN WELL для зовнішнього освітлення: HLG — 491 позиція в каталозі, ELG — 633, XLG — 135. Зовні це однакові алюмінієві бруски з двома кабелями. Різниця між ними не в потужності, а в тому, як влаштований вихід.
Що в них спільного
Усі три — металевий корпус, активний ККМ, вхід до 305 В змінного струму, захист від короткого замикання, перенапруги та перегріву, робота без вентилятора. Усі три розраховані на вулицю: HLG-240H-24A та ELG-200-24A мають IP65 у виконанні з потенціометром і IP67 у глухому, XLG-150-H-A — IP67.
Тому обирати за корпусом і захистом немає сенсу: майже завжди підходять усі три. Дивитися треба на вихід.

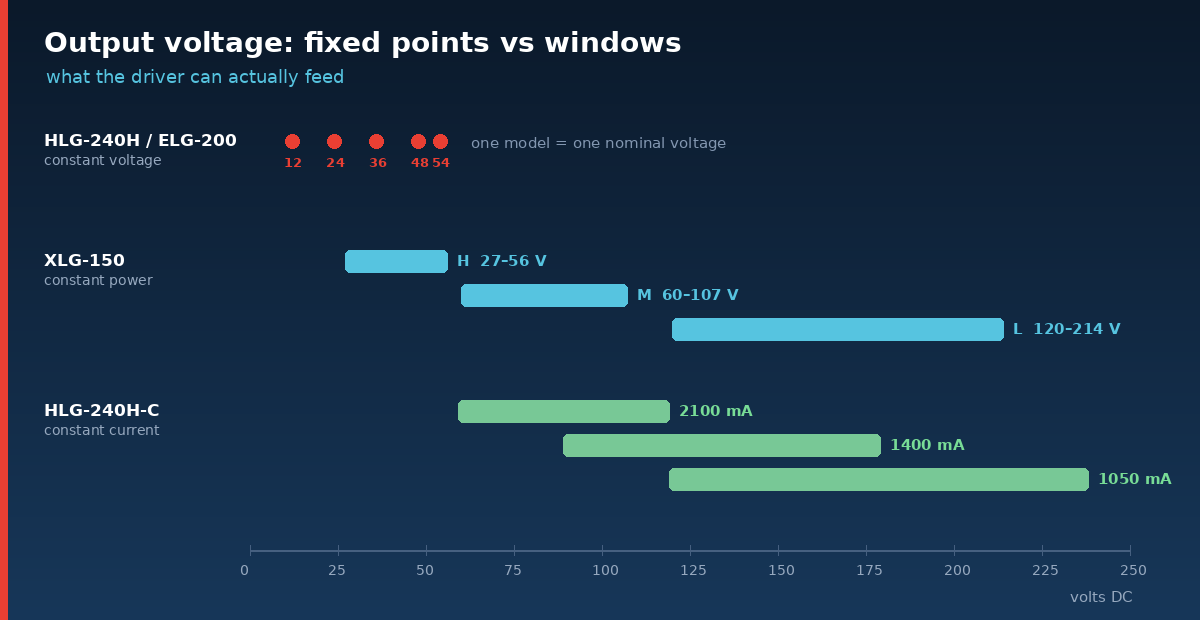

Головна різниця: фіксована напруга чи вікно
HLG та ELG — драйвери постійної напруги з обмеженням струму. Кожна модель розрахована на одну номінальну напругу: HLG-240H-24, HLG-240H-36, HLG-240H-48, ELG-200-24, ELG-200-48. Підстроювання потенціометром можливе, але в межах приблизно ±10 %.
XLG працює в режимі постійної потужності. У нього не точка, а вікно: XLG-150-H-A віддає свої 150 Вт у діапазоні 27–56 В, XLG-150-M-A — у діапазоні 60–107 В, XLG-150-L-A — 120–214 В. Струм при цьому налаштовується. Одна модель закриває десяток різних складань світлодіодів.
Є і третій варіант — драйвери постійного струму, версії з літерою C: ELG-200-C1400A тримає 1400 мА в діапазоні 71–142 В, HLG-240H-C2100A — 2100 мА в діапазоні 59–119 В.
Що це означає на практиці
Якщо у вас готова стрічка чи модуль на 24 В — беріть HLG або ELG, питання закрито. Якщо у вас світильник, зібраний із послідовних ланцюжків світлодіодів, точна напруга якого заздалегідь невідома і змінюється від партії до партії, — XLG позбавляє перерахунків: потрапили у вікно, і драйвер сам видасть повну потужність.
Другий практичний момент — склад. Проєкту, де 30 різних світильників, замість восьми артикулів HLG вистачить трьох XLG.
Габарити та вага
За однакової потужності XLG помітно менший:
| Модель | Потужність | Габарити, мм | Вага | ККД |
| HLG-240H-24A | 240 Вт | 244 × 68 × 38,8 | 1,3 кг | 92,5 % |
| ELG-240-24A | 240 Вт | 244 × 71 × 37,5 | 1,22 кг | 92 % |
| XLG-240-H-A | 240 Вт | 199 × 63 × 35,5 | 0,85 кг | 91 % |
Для консольного світильника на опорі 400 грамів і 45 міліметрів довжини — це реальна різниця по кронштейну та вітровому навантаженню.
Зведена таблиця
| HLG | ELG | XLG | |
| Потужність | 40–600 Вт | 75–300 Вт | 20–320 Вт |
| Вхід | 90–305 В | 100–305 В | 100–305 В |
| Режим виходу | CV + CC | CV + CC | постійна потужність |
| ККД, максимум за каталогом | 96 % | 94 % | 94,5 % |
| Захист | IP67 / IP65 | IP67 / IP65 | IP67 |
| Димування | A, B, AB, D2 | A, B, AB, DA, D2 | A, AB, DA2 |
| Гарантія | 7 років | 5 років | 5 років |
Найпотужніша модель лінійки — HLG-600H-54A, 604,8 Вт за ККД 96 %. Нижче 40 Вт HLG не опускається, там працюють XLG-20-H та XLG-25-A.
Літери в кінці назви
Та сама модель існує в кількох виконаннях, і саме суфікс визначає, що ви отримаєте:
- без літери — фіксований вихід, нічого не регулюється: ELG-200-24
- A — підстроювання струму й напруги потенціометром під кришкою, корпус IP65: HLG-240H-24A
- B — димування «3 в 1»: 0–10 В, ШІМ або резистор: HLG-240H-24B, ELG-200-24B
- AB — і потенціометр, і димування: ELG-200-24AB, XLG-150-H-AB
- DA — інтерфейс DALI: ELG-200-24DA
- DA2 — DALI-2: XLG-150-H-DA2, XLG-240-M-DA2
- D2 — таймерне димування з програмованим профілем: HLG-480H-24D2, ELG-200-24D2
- -3Y в ELG — трипровідний вхід з окремим захисним провідником PE замість двопровідного: ELG-200-24A-3Y
Якщо проєкт іде з керуванням освітленням, вибір звужується одразу: DALI є в ELG, DALI-2 — у XLG. У HLG протокольного керування немає, лише аналогове й таймерне.
Коли що брати
HLG — коли потрібна потужність вища за 300 Вт, максимальний ККД або сім років гарантії. Плюс у нього вхід від 90 В, що важливо за просідань мережі, і заводські опції для важких умов: IP68, запуск від −55 °C, стійкість до вібрації 10G.
ELG — та сама ніша, але дешевше і до 300 Вт. Беруть, коли HLG надмірний, а керування по DALI потрібне.
XLG — коли важливі вага й розмір, коли напруга складання заздалегідь не зафіксована або коли в проєкті потрібен DALI-2.
Що ще є поруч
Якщо мережа 400 В і вище — це HVG із входом 180–528 В. Для світильників типу «дзвін» — круглі HBG. Для маломіцного та внутрішнього освітлення — пластикові LPF і NPF, а також компактні XLN та XLC з DALI-2 і push-димуванням. Повний перелік — у розділі LED-драйверів.
