Джерело живлення і зарядний пристрій зовні не відрізнити: той самий металевий корпус, та сама вилка, ті самі два гвинти на виході. Різниця не в залізі, а в тому, що відбувається через вісім годин після ввімкнення. Ця стаття — про те, як обрати зарядний у розділі Зарядні пристрої і чому відправною точкою є акумулятор, а не навантаження.
Зарядний — це не джерело живлення, виставлене на 13,8 В
Джерело живлення тримає напругу. Задали 13,8 В — воно віддаватиме 13,8 В скільки завгодно довго, підлаштовуючи лише струм. Для підзаряду вже зарядженої свинцевої батареї цього досить, і саме так працюють DRC-100A, DRC-180A та PSC-160A-C з розділу Джерела безперебійного живлення.
Зарядний пристрій проходить стадії. Спершу він віддає максимальний струм за будь-якої напруги, яку прийме розряджена батарея. Потім, дійшовши до напруги закінчення заряду, перемикається в режим стабілізації напруги і чекає, поки струм сам не впаде до порогу. І лише після цього знижує напругу до підтримувальної. Жодної з цих стадій джерело живлення не виконує — йому нічим визначити, що заряд закінчено.
Цю різницю видно просто в характеристиках товарів. У зарядних заповнено поле «Рекомендована ємність акумулятора» — воно є рівно у п’ятдесяти дев’яти картках каталогу, і всі п’ятдесят дев’ять належать до зарядних серій. У джерел живлення його немає й бути не може: джерелу байдуже, що до нього під’єднано. Друга ознака — тип стабілізації. У ENC він записаний як «за напругою та струмом», у зовні ідентичного ENP у тому самому корпусі 192 × 178 × 45,5 мм — просто «за напругою». Однаковий корпус, однакова потужність, різні літери в назві й цілком різна поведінка.
Ампер-години вирішують більше, ніж вати
Вибір зарядного починається не з потужності, а з ємності батареї. Струм заряду має лежати в межах приблизно від однієї десятої до трьох десятих ємності: батарея на 100 А·год хоче струм від 10 до 30 А. Менше — заряд розтягнеться на добу і свинець не встигне перемішатися, більше — перегрів і втрата ресурсу.

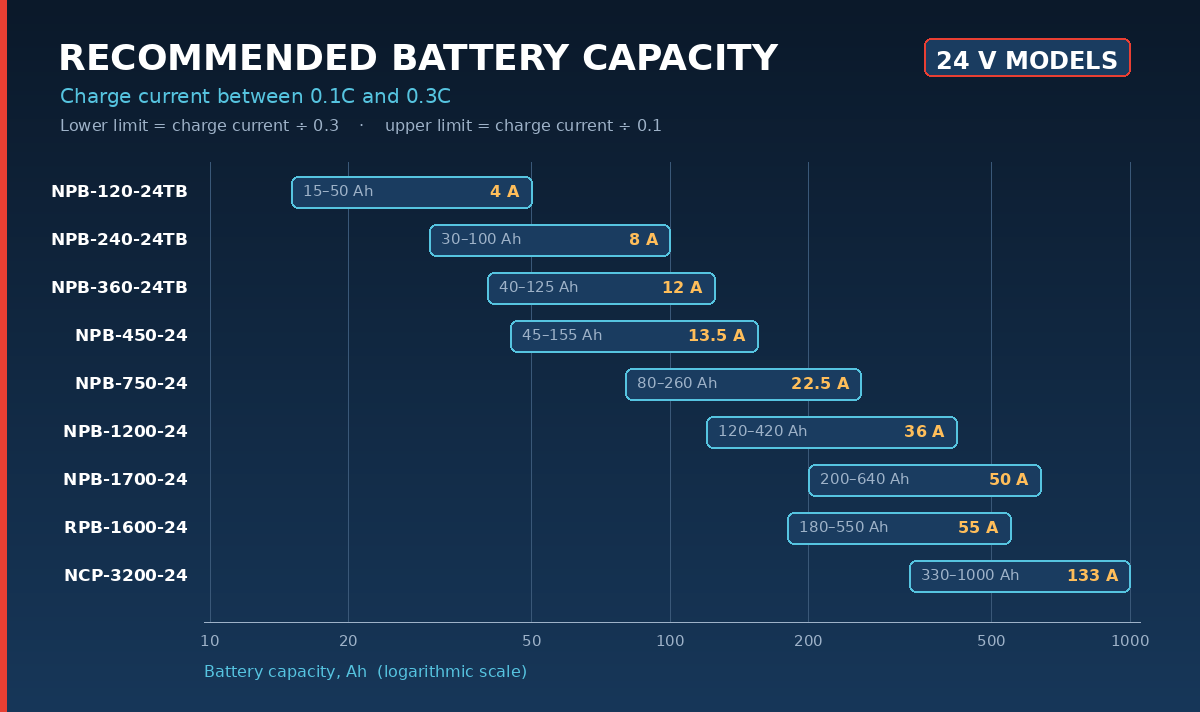

Виробник уже порахував це за покупця, і порахував буквально. Поле «Рекомендована ємність» — це струм заряду, поділений на 0,3 і на 0,1. NPB-360-12TB віддає 20 А, і рекомендована ємність у нього 65–195 А·год. NPB-750-24 віддає 22,5 А, рекомендація — 80–260 А·год. NCP-3200-24 віддає 133 А, рекомендація — 330–1000 А·год. Правило витримується по всій лінійці без винятків.
Практичний висновок простий: візьміть паспортну ємність своєї батареї і знайдіть модель, у чий діапазон вона потрапляє. Для батареї на 12 В це буде NPB-120-12TB за 20–90 А·год, NPB-240-12TB за 55–180 А·год, NPB-450-12 за 90–300 А·год і NPB-750-12 за 150–500 А·год. Для 24 В — NPB-450-24 за 45–155 А·год, NPB-1200-24 за 120–420 А·год і NPB-1700-24 за 200–640 А·год.
Що робити, якщо батарея менша за рекомендовану
Струм заряду в усіх цих пристроїв підлаштовується, але глибина підлаштування різна, і це окремий критерій вибору. У серії NPB діапазон — від 50 до 100 відсотків номіналу. Тобто NPB-1200-24 можна опустити з 36 до 18 А, і не нижче. Саме тому нижня межа рекомендованої ємності в нього 120 А·год, а не 60.
У більших серій запас удвічі більший: RPB-1600-12, NCP-3200-24 та NCP-3200-48 регулюються від 20 до 100 відсотків. Потужний зарядний можна притлумити під невелику батарею, а слабкий під велику не розтягнеш — тому за сумнівів між двома сусідніми моделями розумніше брати старшу.
Цифра в назві — не завжди напруга батареї
Тут легко помилитися. У портативних моделей цифра після потужності означає рівно те, що здається: NPB-240-12TB — це 12-вольтова батарея, діапазон підлаштування 10,5–15,2 В, напруга закінчення заряду 14,4 В.
А в стаціонарних усе інакше. У NPB-450-12 діапазон виходу 10,5–21 В, у NPB-450-24 — 21–42 В, у моделей на 48 — 42–80 В. Це вдвічі ширше, ніж потрібно свинцевій батареї відповідного номіналу, і зроблено навмисно: одна модель закриває і свинець, і літій з іншою кількістю комірок. NPB-450-48 у діапазоні 42–80 В обслуговує і 48-вольтову свинцеву збірку, і літій-залізо-фосфатну на 57,6 В, і літієву на 67,2 В. Тож цифра в назві — це не напруга батареї, а нижня межа робочого вікна.
Звідси практичне правило: дивитися треба не на «12» чи «24» в назві, а на те, чи потрапляє напруга закінчення заряду вашої конкретної батареї всередину зазначеного діапазону. Хімію при цьому задають окремо — у стаціонарних моделей є три готові криві під гелеві, залиті та AGM-акумулятори плюс одна програмована, і перемикання між дво- та тристадійним зарядом.
Усередині NPB ховаються дві різні серії
Спільна назва приховує два різні за будовою сімейства. NPB-120, NPB-240 і NPB-360 — портативні, з кабелем і роз’ємом на виході, вузьким діапазоном підлаштування та жорстко заданою кривою. Це зарядний «для візка й поломийної машини», його налаштовують викруткою і на цьому зупиняються.
NPB-450, NPB-750, NPB-1200 і NPB-1700 — повністю цифрові. У них широкий діапазон, вбудована шина CAN, автовизначення напруги під’єднаної батареї та можливість перепрошити параметри кожної стадії заряду. Різницю видно навіть за габаритами: у NPB-360-12TB корпус 182,7 × 96 × 49 мм, а у вдвічі потужнішого NPB-750-24 — 230 × 158 × 67 мм.
Літери після напруги — це роз’єм
У портативних моделей у кінці назви стоїть код вихідного роз’єму: XLR — чотириконтактний силовий роз’єм (у 120-ватних триконтактний), AD1 — роз’єм типу Anderson, TB — гвинтові клеми. На складі зараз лише виконання TB, і це вдало: клеми дозволяють під’єднати свій кабель потрібного перерізу, тоді як у кабельних версій довжина зафіксована метром.
Непомітна деталь: у версії з клемами ККД на відсоток-півтора вищий, ніж у кабельної, — коротший шлях струму. Це пояснює, чому в специфікації на одну й ту саму модель стоять три різні числа ККД.
Коли один корпус має бути і зарядним, і джерелом
Буває, що від батареї одночасно живиться навантаження. Тут рішень два, і вони принципово різні.
Перше — пристрій із перемикальним режимом. Серія NPP повторює NPB, але дозволяє обрати, працює корпус зарядним чи звичайним джерелом живлення. Те саме вміє NCP-3200-24: режим обирається шиною PMBus або CAN. Показово, що в NCP-3200-380 поле «рекомендована ємність» порожнє — режим заряду є лише у 24- та 48-вольтових виконань, у високовольтного його немає взагалі.
Друге — пристрій, який робить і те, і те одночасно. Це DRS-480-24 та DRS-240-48, де заряд винесено в окремий канал і він не конкурує з навантаженням, або DRC-60B та PSC-100B-C, де навантаження сидить на одній шині з батареєю. Докладно ці три схеми розібрані у статті про резервування та ДБЖ на 24 В.
Коли потрібні сотні ампер
Вище 1700 Вт починається інший клас пристроїв — пласкі корпуси заввишки 41 мм під встановлення в стійку. RPB-1600-12 віддає 100 А на 12-вольтову батарею ємністю до 1000 А·год. Серія RCB — те саме електрично, але у виконанні для стійки, з гарячою заміною модуля без зупинки системи.
Ще вище стоять DBU-3200 і DBR-3200 на 3200 Вт: перша в окремому корпусі, з паралельним увімкненням до 6400 Вт, друга стійкова, із сумуванням до 12 800 Вт на полицю 19 дюймів. З цього класу на складі NCP-3200-24 та NCP-3200-48 у розділі Джерела живлення в корпусі.
SBP-001: коли штатної кривої замало
Три попередньо встановлені криві закривають звичайні свинцеві акумулятори. Якщо батарея нестандартна — літієва збірка з незвичною кількістю комірок, тяговий акумулятор з особливим режимом або просто вимога виробника знизити напругу закінчення заряду, — потрібен програматор SBP-001.
Це невелика коробка з роз’ємом mini-USB, яка з’єднує комп’ютер з інтерфейсом зарядного. Живлення береться від USB — ні мережі, ні під’єднаної батареї для налаштування не потрібно. Через нього задають напругу основної стадії, підтримувальну напругу, струм заряду та поріг переходу між стадіями. Працює з NPB-450 і старшими, із серіями ENC, RPB, RCB, DBU, DBR, а також з DRS-480-48 та HEP-1000-100. Один програматор на весь парк — річ, яку купують один раз.
