Питання, з якого варто починати
У MEAN WELL димування — не окрема функція й не окрема лінійка, а літера в кінці назви. ELG-240-24 і ELG-240-24B — це той самий драйвер: та сама потужність, той самий корпус, та сама гарантія. Різниця лише в тому, чим керувати яскравістю.

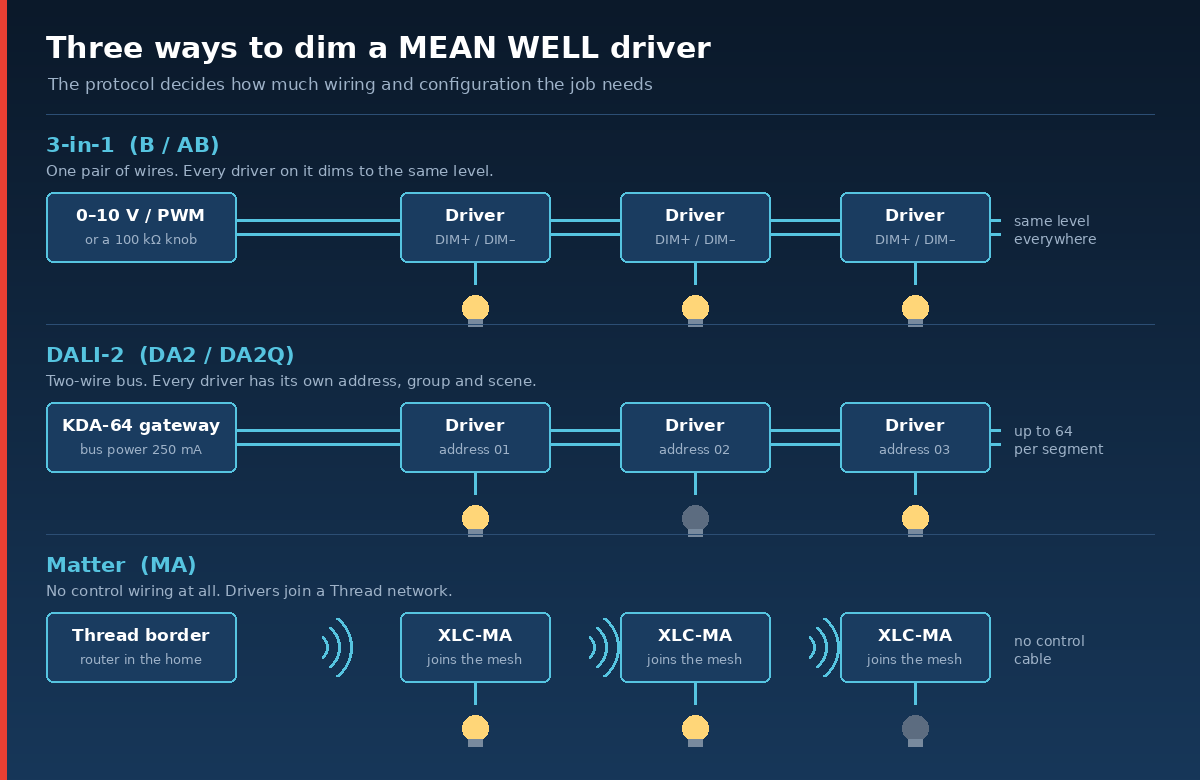

Тому вибір зводиться до одного питання: чи має кожен світильник керуватися окремо від сусідніх.
Якщо ні — вистачить аналогового керування. Одна пара проводів іде від регулятора до всіх драйверів одразу, вони гаснуть і розгоряються синхронно, налаштовувати нічого.
Якщо так — потрібна цифрова шина: DALI-2, KNX або бездротовий Matter. У кожного драйвера з’являється власна адреса, його можна додати до групи й викликати сценою. Платою стає все інше: шині потрібне живлення, системі — програма-конфігуратор, об’єкту — людина, яка це налаштує.
Аналогове керування: функція «3 в 1»
Літера B означає «3 в 1». Драйвер приймає на одну й ту саму пару проводів DIM+ і DIM− три різні сигнали:
- постійну напругу 0–10 В — класичний вихід димера або контролера;
- ШІМ-сигнал амплітудою 10 В;
- опір — тобто звичайний потенціометр на 100 кОм на стіні, без живлення й без електроніки.
Драйвер сам розпізнає, що до нього підключили. Окремих виконань «під 0–10 В» і «під ШІМ» не існує, це одна функція з трьома входами.
Обмеження в неї одне, зате принципове: пара проводів задає один рівень яскравості для всіх, хто до неї підключений. Потрібні дві незалежні групи — тягнемо другу пару й ставимо другий регулятор.
У версії «3 в 1» є майже вся лінійка: HLG-40H-30B, HLG-60H-30B, HLG-80H-36B, HLG-100H-30B, HLG-240H-24B, ELG-100-24B, ELG-150-24B, ELG-200-24B, XLG-20-L-B, XLG-20-M-B, XLG-100-H-AB, XLG-150-M-AB, XLG-200-H-AB, XLN-25-H-B, XLN-40-H-B, XLN-60-H-B, XLN-60-24-B, XLC-60-H-B, LCM-25, LCM-40, LCM-60, HBG-100-36B, LDC-35B, LDC-55B. У DC/DC-драйверів набір методів інший — LDH-25-500W, LDH-45B-700W і LDDS-500HWB у каталозі позначені як «2 в 1».
Літери A, B і AB: що змінюється, крім способу керування
- Без літери — струм і напруга зафіксовані на заводі, регулювати нічого.
- A — усередині підлаштовний потенціометр. Це не димування в експлуатації, а разове припасування під світильник викруткою: ELG-300-12A, ELG-300-24A, HBG-160-24A, XBG-100-A, XBG-240-A, ELGC-300-H-A.
- B — «3 в 1», потенціометра немає.
- AB — і те, і те: HLG-320H-48AB, ELG-200-24AB, ELG-240-24AB, XBG-160-AB, ELGC-300-H-AB.
Є деталь, яку легко пропустити. У ELG виконання A і AB мають ступінь захисту IP65, а версії без потенціометра — B, DA, D2 і базова — IP67. Під підлаштовний резистор потрібен доступ ззовні, і корпус перестає бути повністю герметичним. У картках стоїть загальне «IP67/IP65» на всю серію, а конкретний клас визначає саме літера. Для вуличного світильника це різниця між «поставив і забув» і «раз на сезон перевір заглушку».
D2 і Dx: розклад усередині драйвера
Smart timer dimming — димування взагалі без керувального проводу. Драйвер відлічує час від моменту подачі живлення й сам змінює рівень за наперед записаним профілем: скажімо, повна яскравість перші години після ввімкнення, 70% посеред ночі, знову повна під ранок. Профіль може тривати до 14 годин поспіль.
Годинника реального часу всередині немає, і це варто розуміти заздалегідь: відлік завжди починається від подачі живлення. Адаптивний профіль підлаштовується сам — він бере середню тривалість семи попередніх ночей і розтягує чи стискає розклад під неї.
- D2 — програмоване виконання. Профіль записується USB-програматором SDP-001 по тих самих двох проводах, які у B-версії працюють як DIM+ і DIM−, а тут називаються PROG+ і PROG−. Програмувати потрібно з підключеним навантаженням: ELG-75-24D2, ELG-200-24D2, ELG-240-24D2, ELG-150-C1050D2, ELG-240-C2100D2, HLG-480H-48D2, HLG-480H-C2100D2.
- Dx — той самий профіль, але зашитий на заводі під замовлення. На місці його не перепрограмувати.
Для вуличного освітлення це найдешевший спосіб знизити нічне споживання: ні шини, ні контролера, ні додаткової проводки.
DALI, DALI-2 і суфікс Q
- DA — DALI першого покоління: LCM-25DA, LCM-40DA, LCM-60DA, ELG-240-24DA, HBG-160P-48DA, LDC-80DA.
- DA2 — DALI-2. Кожен пристрій проходить сертифікацію за стандартом, і сумісність між виробниками перестає бути лотереєю: LCM-25DA2, LCM-40DA2, XLN-25-H-DA2, XLN-40-H-DA2, XLN-60-H-DA2, XLN-60-12-DA2, XLG-320-H-DA2, XLG-320-L-DA2, PWM-200-24DA2, PWM-200-48DA2, XLC-60-H-DA2, SPWM-75-24DA2, SPWM-150-24DA2, SPWM-240-24DA2, ELGC-300-H-ADA, LDC-55DA2.
- DA2Q — чотириканальне виконання SPWM. Один драйвер тягне стрічку RGBW або tunable white і адресується або як чотири незалежні канали по DT6, або як один кольоровий світильник по DT8: SPWM-75-24DA2Q, SPWM-150-24DA2Q, SPWM-240-24DA2Q, SPWM-240-48DA2Q.
Різниця між DT6 і DT8 проста: DT6 відповідає за яскравість, DT8 — за колір і температуру. Одноканальному DA2 вистачає DT6, по колір ідуть до Q-версій.
У DA2-моделей SPWM поруч із клемами шини виведений вхід PUSH-DIM: до нього підключається звичайна клавіша. Коротке натискання вмикає й вимикає, довге змінює яскравість. На об’єкті це дає робоче керування ще до того, як хтось підключить і налаштує шину.
Що потрібно для шини DALI, крім драйверів
Шина — це два проводи, але живитися від драйверів вона не вміє, їй потрібне власне джерело на 16–20 В. У лінійці MEAN WELL цю роль бере на себе KDA-64, шлюз між KNX і DALI із вбудованим живленням шини на 250 мА.
Що з цього випливає на практиці:
- до одного KDA-64 підключається до 64 драйверів, вони розкладаються по 16 групах і 16 сценах;
- окремий блок живлення шини ставити не просто не треба, а не можна: це пристрій категорії 1 за EN 62386-103, другого ведучого в сегменті бути не повинно;
- на рейці шлюз займає 4 модулі й живиться від 100–240 В;
- 64 адреси й 250 мА — стеля одного сегмента. Більше світильників — другий шлюз і друга шина.
KNX: драйвер прямо в шині будівлі
KNX керує не лише світлом, а всією будівлею одразу, тому драйвери з KN вмикаються в шину напряму, без шлюзу: XLC-25-H-KN, XLC-40-H-KN, XLC-60-H-KN, XLC-60-H-KNS, SPWM-75-24KN, SPWM-150-24KN, SPWM-240-24KN.
Налаштовуються вони в ETS через базу даних виробника, як будь-який інший KNX-пристрій. З корисного: мінімальний рівень яскравості 0,5%, підтримання постійного світлового потоку з пресетами L70, L80 і L90, лічильник напрацювання, зворотний зв’язок за споживанням і вхід під звичайну кнопку, який працює й у відриві від решти системи.
Шині KNX теж потрібне живлення — 30 В із дроселем: KNX-20E-640 на 19,2 Вт і 640 мА займає три модулі, працює від 180–264 В і має кнопку скидання шини та додатковий вихід без дроселя. Далі за потужністю йдуть KNX-40E-1280 і KNX-40E-1280D з діагностикою.
А якщо світильники вже куплені з DALI, а будівля живе на KNX, це саме той випадок, заради якого існує KDA-64.
Matter: керування без проводу
XLC-MA — єдина гілка лінійки, де керувального проводу немає взагалі. Драйвери сертифіковані за Matter 1.3 і працюють через Thread: XLC-25-H-MA, XLC-40-H-MA, XLC-60-H-MA, XLC-60-12-MA, XLC-60-24-MA, XLC-60-48-MA. Для стрічок є те саме в SPWM: SPWM-75-24MA, SPWM-150-24MA, SPWM-240-24MA, SPWM-240-48MA.
На об’єкті потрібен один пристрій — прикордонний маршрутизатор Thread; зазвичай його роль виконує розумна колонка або домашній хаб. Шини, шлюзу й конфігуратора немає.
Заодно про дві літери, які до димування стосунку не мають, але помітно множать картки. У XLC після позначення протоколу може стояти S — виконання з розвантаженням кабелю для незалежного монтажу, і N — налаштування вихідного струму по NFC зі смартфона замість DIP-перемикачів. Звідси XLC-60-H-B, XLC-60-H-BS, XLC-60-H-BN і так далі: той самий драйвер у різних корпусних варіантах.
Що знято з виробництва і чим замінити
- PLN-30, PLN-45 і PLN-60 зняті, на заміну йдуть LCM, LPF, XLN і XLC. У каталозі ще лежать залишки: PLN-30-12, PLN-30-24, PLN-30-48, PLN-60-48.
- HLN-40H, HLP-60H і HLP-80H — кінець життєвого циклу призначено на липень 2026, заміна LPF-40/60/90 і XLN-40/60. Порівняти можна просто зараз: HLN-40H-48A, HLP-60H-24, HLP-60H-48, HLP-80H-30 проти LPF-40-24, LPF-60-15, LPF-90D-42, XLN-40-H, XLN-60-H.
- LCM-25DA, LCM-40DA і LCM-60DA поступаються місцем версіям DALI-2 — LCM-25DA2 і LCM-40DA2.
- PWM-60-DA, PWM-90-DA і PWM-120-DA — та сама історія: PWM-60-24DA і PWM-120-24DA змінюються на PWM-60-24DA2 та PWM-120-24DA2.
- LDD-350~1400H у DALI-виконаннях зняті без прямої заміни, а звичайні LDD-350H і LDD-700HW в лінійці залишаються.
Залишки продаються й працюють, але закладати їх у новий проєкт не варто: через рік докупити точно такий самий уже не вийде.
Коротко: як обрати
- Світильники гаснуть усі разом — беріть B або AB і не ускладнюйте.
- Потрібні групи, сцени й опитування стану — DALI-2, тобто DA2 плюс KDA-64.
- Будівля вже на KNX — KN прямо в шину плюс KNX-20E-640 для її живлення.
- Потрібен колір або регульована температура на стрічці — DA2Q.
- Вуличне світло, яке треба просто приглушувати вночі, — D2 без жодного проводу керування.
- Житло, де проводку під керування вже не прокласти, — MA.
